Artikel

Vlan Over Bonding Interfaces CRS3xx Series

Rabu, 12 April 2023, 11:32:00 WIB
Kategori: Tips & Trik

Bonding adalah sebuah teknologi yang memungkinkan agregasi lebih dari satu interface ethernet dan menggabungkan kedalam satu link virtual sehingga  menjadi satu jalur logis yang lebih besar dan lebih andal. Selain itu bisa digunakan untuk keperluan fail-over.
Vlan atau virtual lan adalah teknologi digunakan untuk membagi jaringan fisik menjadi beberapa jaringan nonfisik yang berbeda pada 1 jaringan fisik atau interfaces. Dengan adanya vlan tentu akan membantu admin jaringan dalam melakukan manajemen jaringannya. Lalu bagaimana jika ternyata kita membutuhkan vlan tapi melewati interfaces Bonding? nah artikel kali ini akan membahas vlan over bonding interfaces.
Pada artikel kali ini kita akan menggunakan Router dan CRS3xx series yang akan dibonding kemudian kita akan melewatkan vlan melalaui interface yang telah kita bonding seperti topologi dibawah ini.

Untuk ether1 dan ether2 di router kita bonding, dan juga ether 1 dan ether 2 di CRS juga kita bonding,kemudian akan kita lewatkan vlan 100 dan vlan 200 untuk caranya bisa ikuti langkah berikut
Konfigurasi Bonding
Bonding pada router

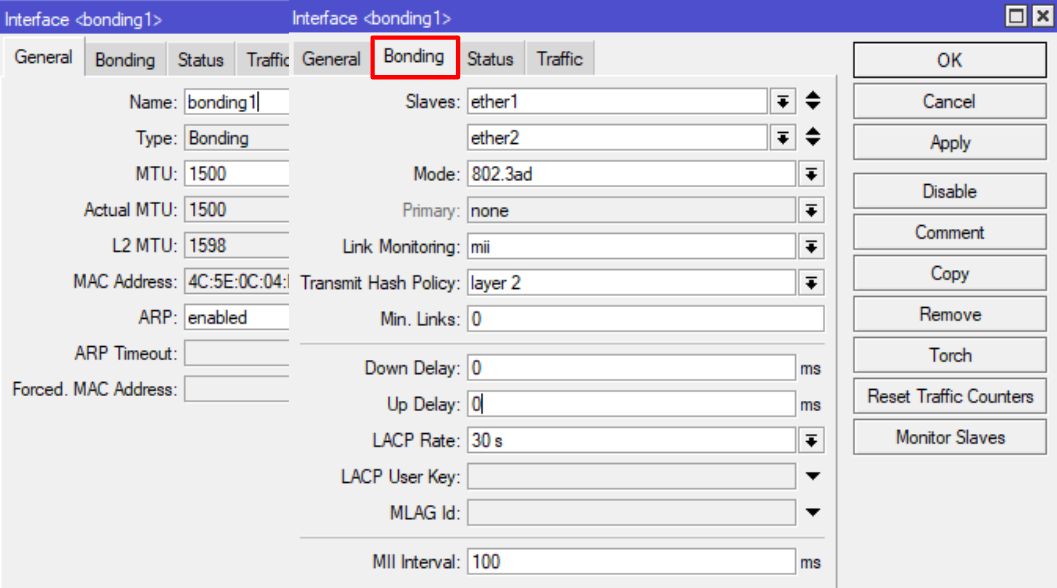

Interfaces > Bonding > +
Kemudian masukkan juga interface yang akan di bonding di tab Bonding

Setelah kita bonding baru kita akan membuat vlan pada router
Interface > VLAN > +
VLAN 100

VLAN 200

untuk vlan interfacenya kita arahkan ke interfaces bonding yang telah kita buat tadi
kemudian kita akan konfigurasi ip addres untuk masing-masing vlan yang telah kita buat

Bonding pada CRS3xx

Interfaces > Bonding > +
untuk konfigurasi bonding pada crs mirip dengan konfigurasi bonding router kita tambakan saja interface yang akan di bonding di tab Bonding

Konfigurasi VLAN Pada CRS3xx
Pada langkah ini kita akan memetakan interface yang akan kita acces, untuk step pertama kita buat dulu bridge.Nah tutorial kali ini kita akan menggunakan interfaces bonding1, ether4 & ether5.
Brigde > +

Tambahkan port bonding dengan port yang akan kita beri acces vlan untuk contoh disini saya menambahkan port ether 4 dan ether 5
Bridge > Ports

untuk port yang akan kita untag atau acces,beri PVID dan pilih frame type seperti dibawah
ether4 dengan PVID 100

ether5 dengan PVID 200

Maka port yang telah kita masukkan ke bridge berjumlah 3

kemudian kita konfigurasi pada vlans
Bridge > VLANs > +
Di VLANs ini , masukkan vlan id dan untuk tag arahkan ke bonding dan untag ke port yang akan kita acces

untuk langkah akhir kita aktifkan vlan filtering pada bridge yang telah kita buat tadi
Brigde > bridge1 > VLAN

Dengan konfigurasi diatas maka vlan akan kita lewatkan melalui interfaces yang telah kita bonding sebelumnya yaitu ether 1 dan ether 2. Ketika kita ingin menambah interfaces yang kita bonding kita tidak perlu mengubah konfigurasi pada vlan tinggal menambahkan saja interfaces yang akan di bonding.
