Cloud Management System (CMS) adalah perangkat lunak yang digunakan untuk mengelola dan mengontrol perangkat jaringan dengan mudah. C-Data adalah salah satu brand jaringan fiber optik yang menyediakan CMS untuk mengelola perangkat jaringannya. Dalam pengelolaan jaringan FTTH (Fiber to The Home), penggunaan CMS C-Data sangat penting untuk mempermudah monitoring dan konfigurasi perangkat OLT (Optical Line Terminal) serta ONU (Optical Network Unit). CMS C-Data memungkinkan manajemen perangkat secara terpusat, meningkatkan efisiensi dan efektivitas dalam pengaturan jaringan.

Cara menambahkan OLT C-Data ke CMS C-Data dengan metode MQTT:

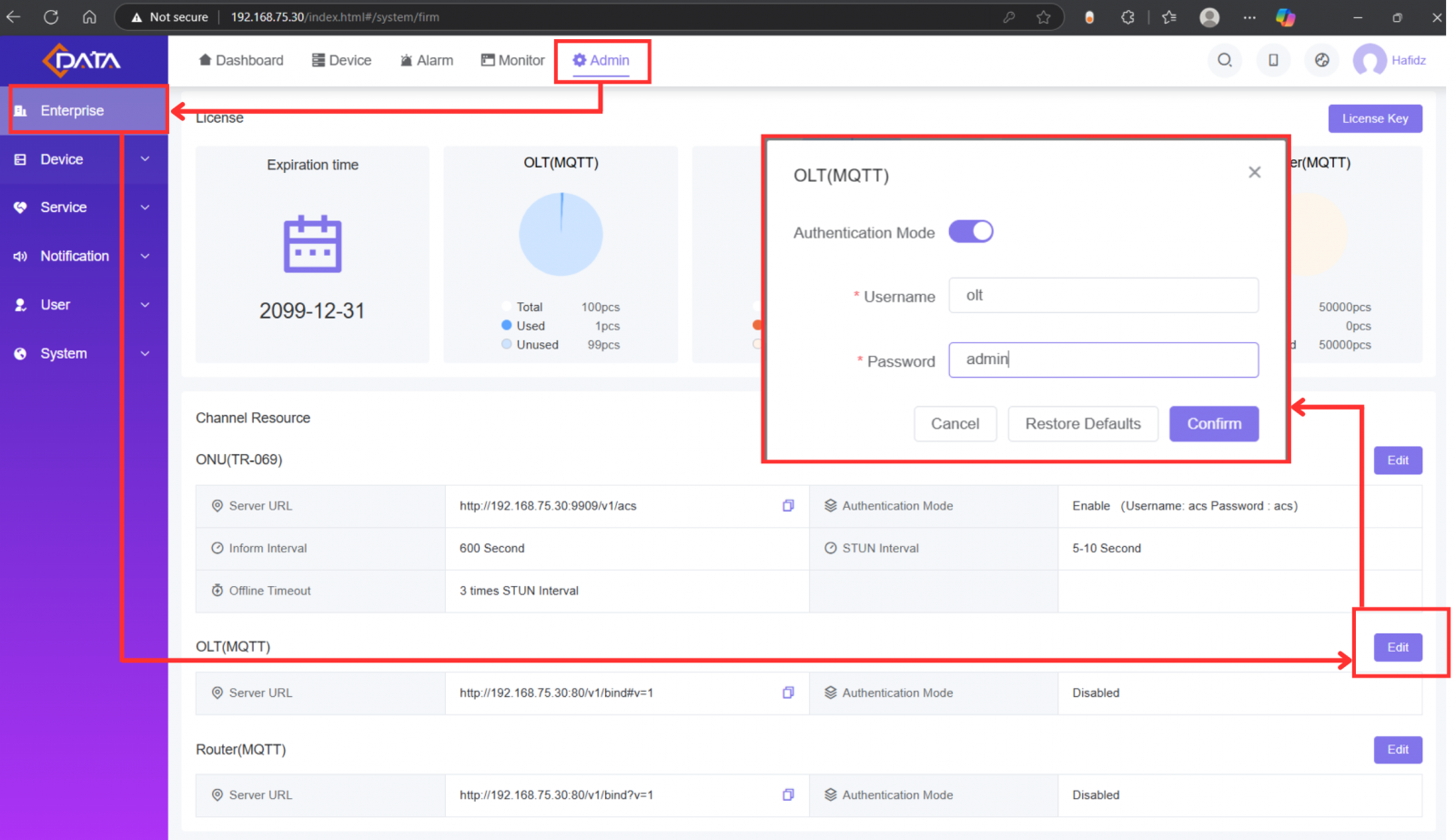

1. Remote CMS C-Data, lalu ke menu Admin->Enterprise, lalu kita konfigurasi Authentikasi untuk OLT yang akan terhubung, caranya klik Edit, lalu aktifkan Authentication Mode, isikan user dan password, lalu klik Confirm.

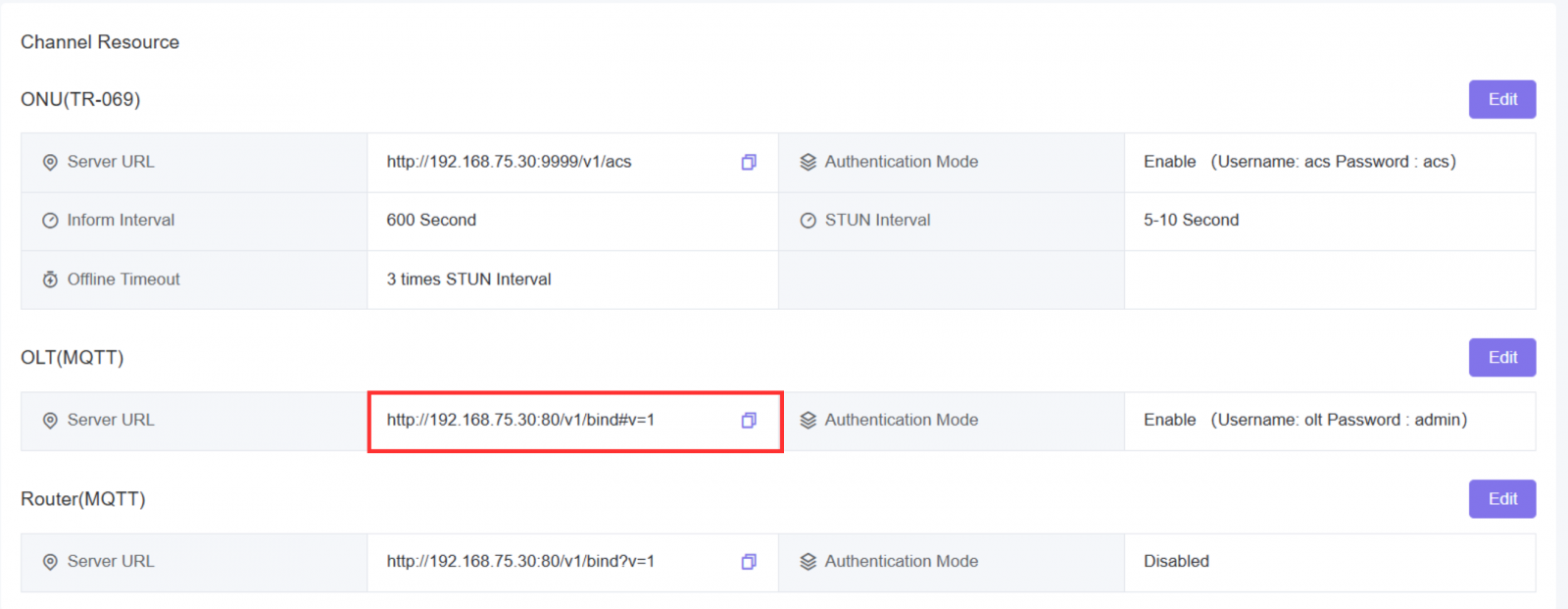

2. Setelah itu copy atau catat Server URL OLT(MQTT).

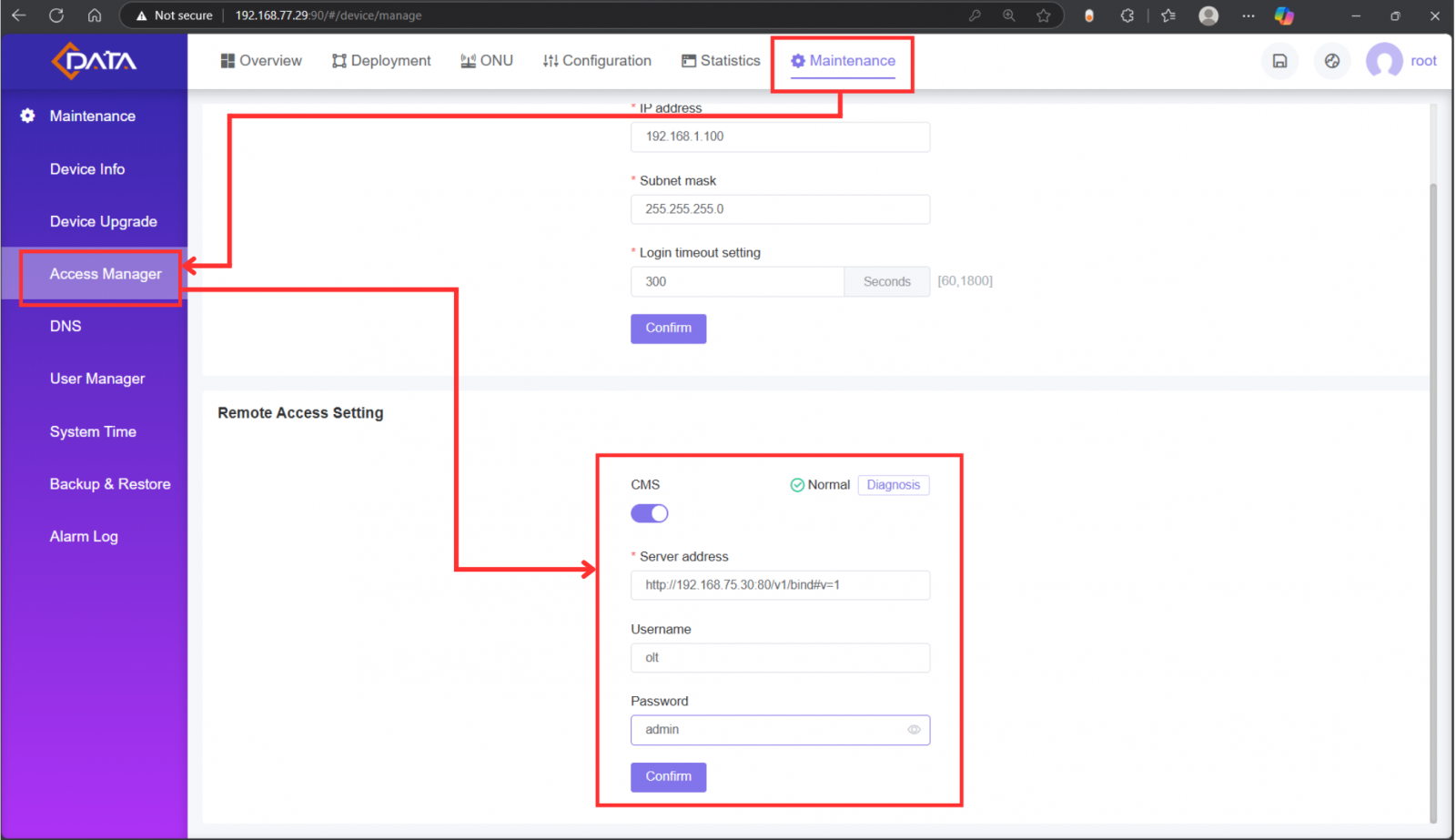

3. Remote OLT C-Data, lalu masuk ke menu Maintenance->Access Manager, aktifkan CMS, isikan Server Address dengan Server Url yang sudah dicopy, username dan password isikan username dan password yang sudah dibuat tadi, lalu klik Confirm. Jika sudah terautentikasi maka akan muncul Checklist dan keterangan normal.

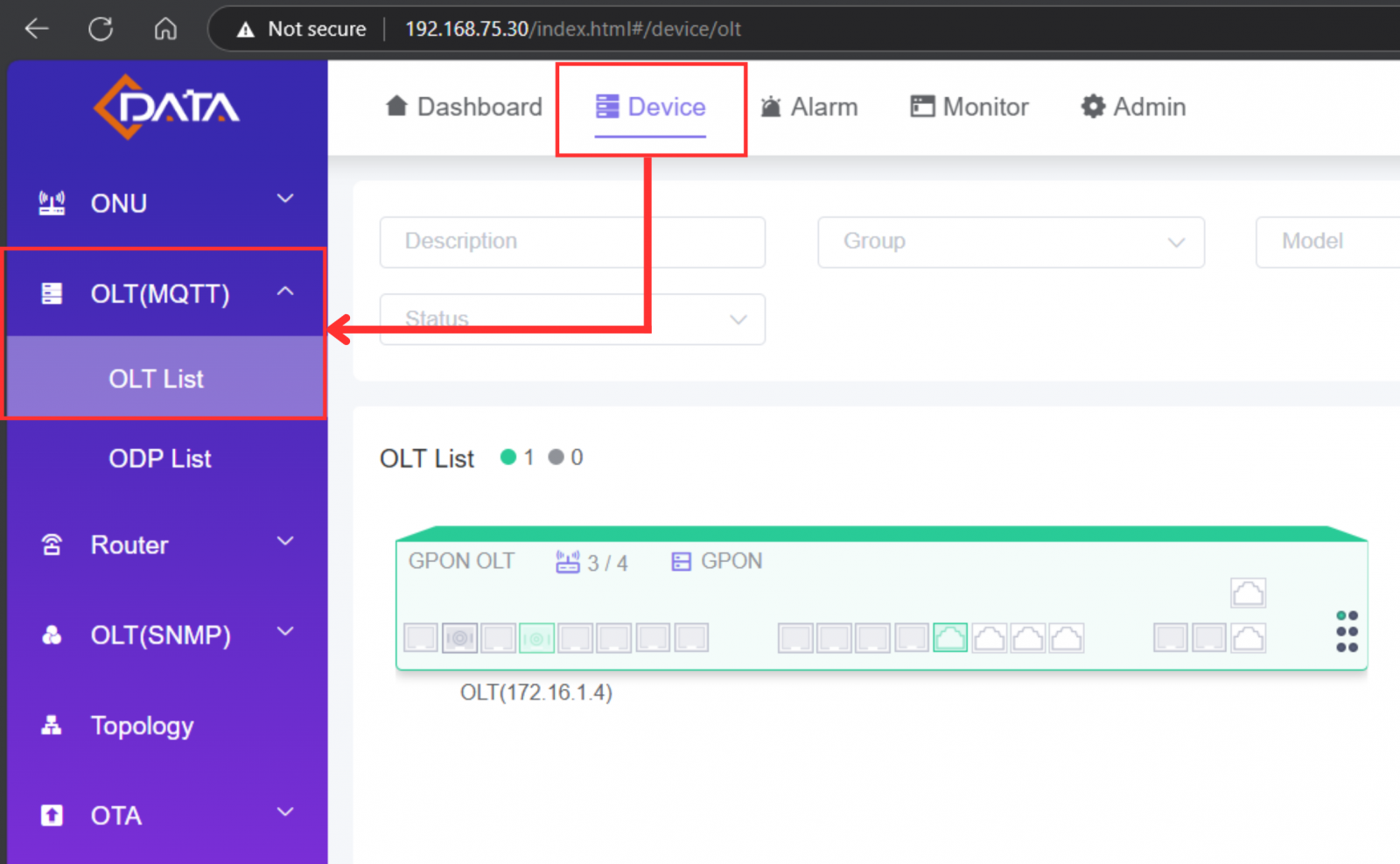

4. Kita juga bisa melihat OLT yang sudah terautentikasi ke CMS dengan cara meremote CMS, lalu masuk ke menu Device->OLT(MQTT)->OLT List, disitu akan nampak OLT yang sudah terautentikasi, kita juga bisa meremote OLT dari sisi CMS-nya.

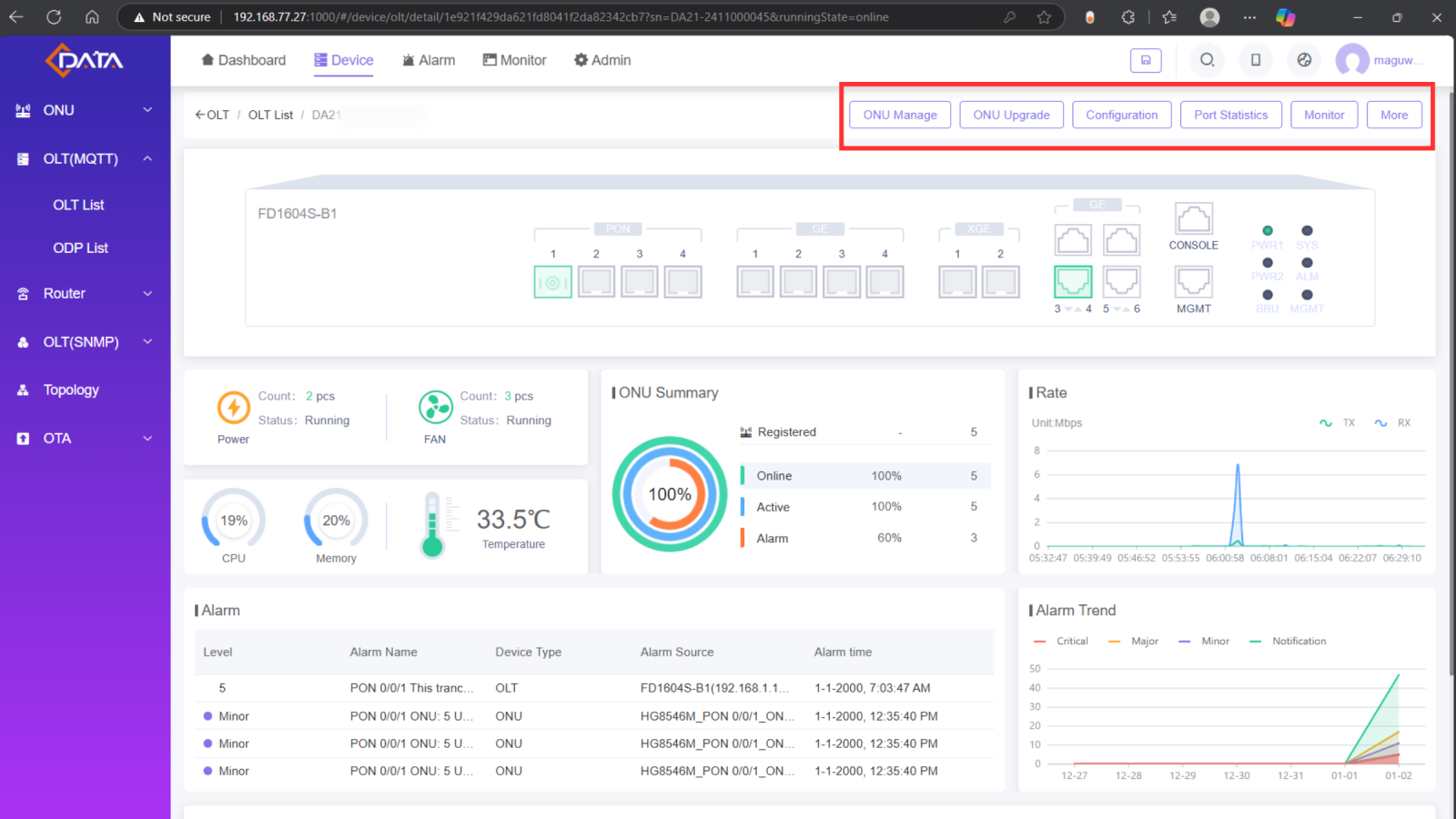

5. Kita bisa melakukan konfigurasi pada OLT langsung dari CMS C-Data ini, caranya dengan kita klik OLTnya, disitu kita melakukan konfigurasi sama seperti kita meremote OLT secara langsung.



Cara menambahkan ONU C-Data ke CMS C-Data dengan metode TR-069:

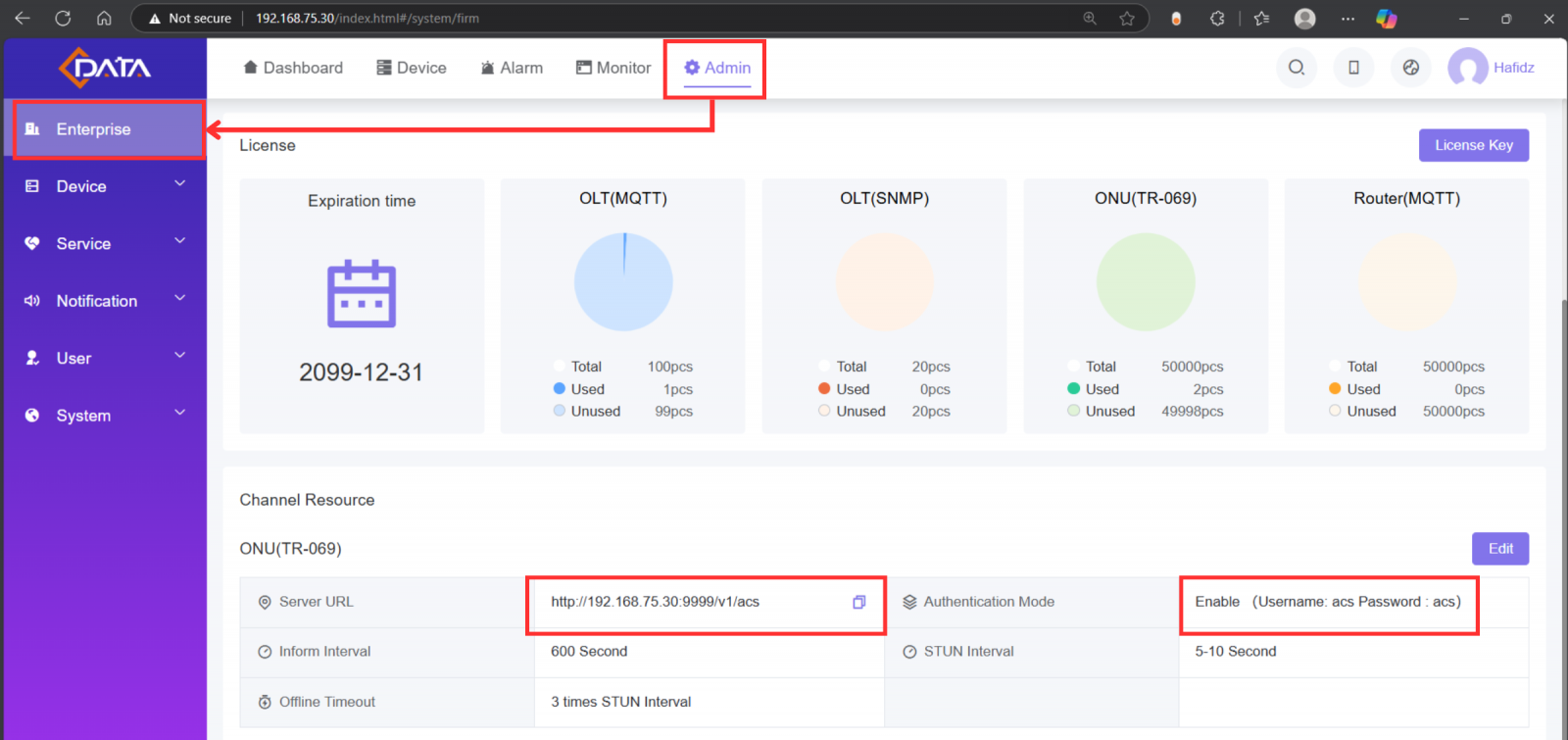

1. Remote CMS C-Data, lalu ke menu Admin->Enterprise, lalu catat username, password dan Server Url ONU (TR-069).

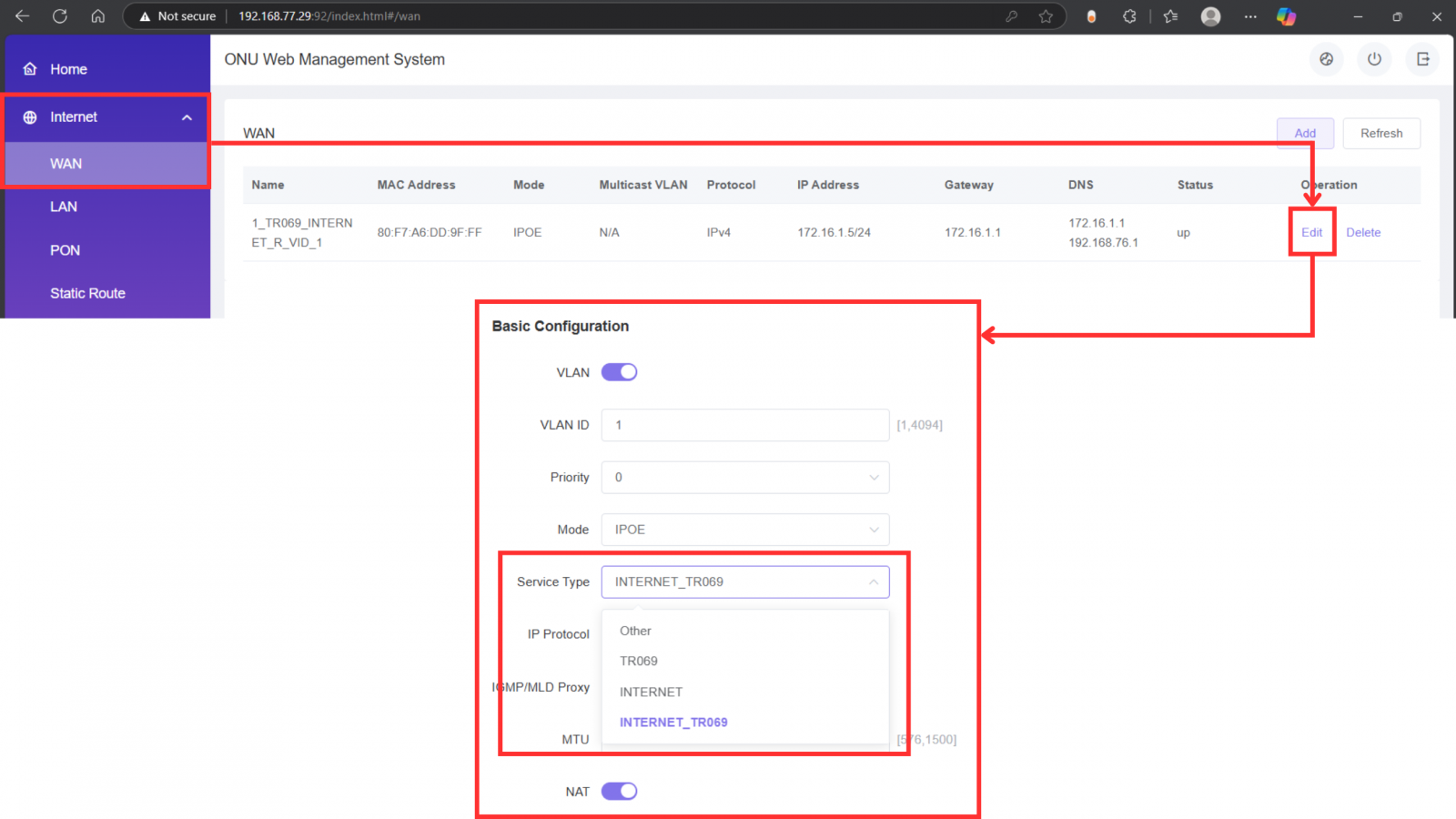

2. Remote ONU C-Data, lalu masuk ke menu Internet->WAN, disana sudah ada konfigurasi WAN, lalu kita edit dan pastikan Service Type nya adalah INTERNET_TR069

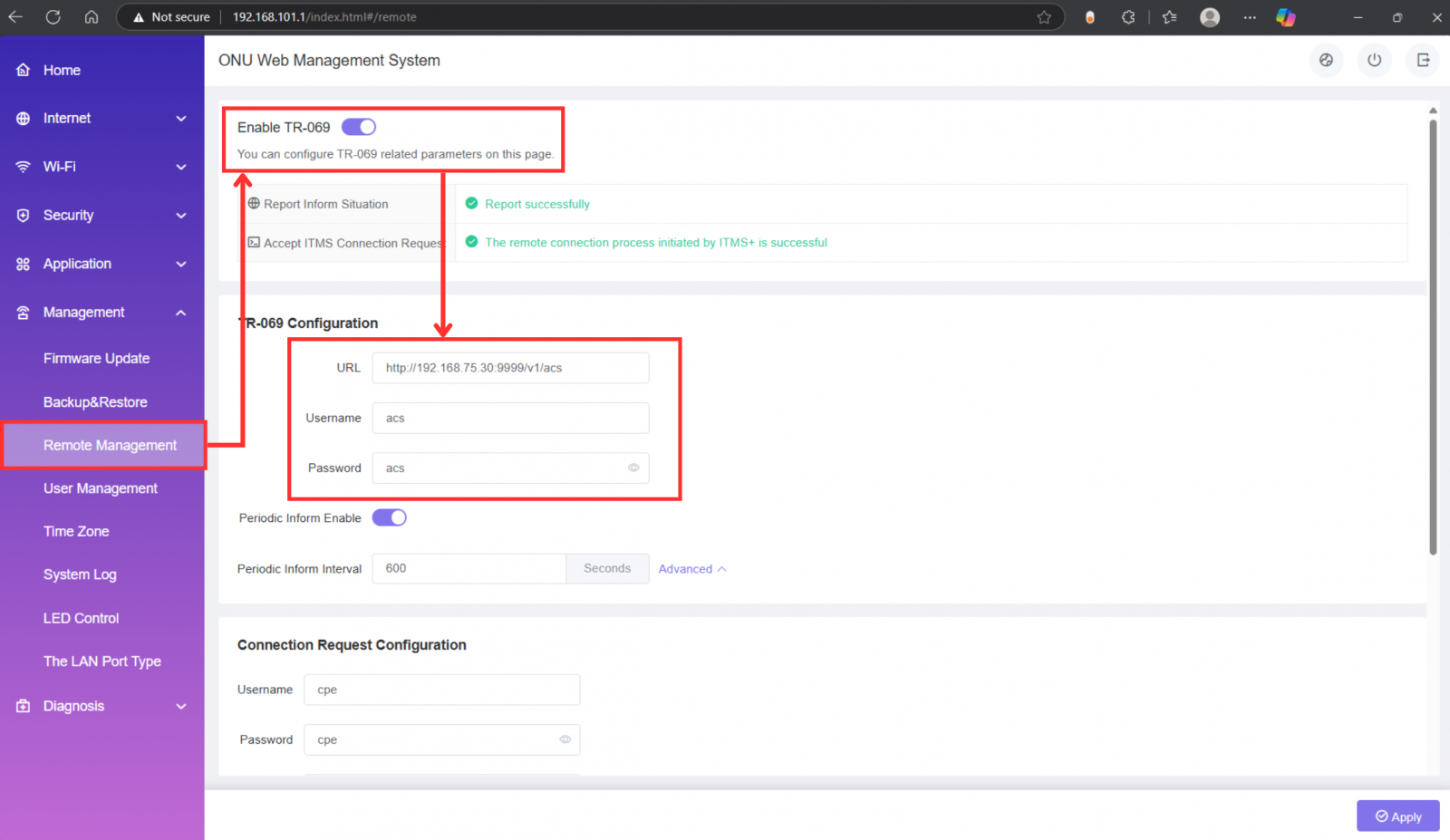

3. Selanjutnya masuk ke menu Management->Remote Management, lalu enable TR-069, lalu isikan URL dengan URL yang sudah kita copy sebelumnya, username dan password TR-069 Configuration kita isikan 'acs'.



4. Kita juga bisa melihat ONU yang sudah terautentikasi ke CMS dengan cara meremote CMS, lalu masuk ke menu Device->ONU->ONU List, disitu akan nampak ONU yang sudah terkoneksi, kita juga bisa meremote ONU dari sisi CMS-nya. Pada artikel ini, kami juga menambahkan ONU dari brand lain, yaitu Huawei, ZTE, dan V-Sol. Sama seperti pada ONU C-Data, kita juga mengkonfigurasi WAN dan TR-069 pada ONU brand lain untuk mengkoneksikan ke CMS ini. Kita akan melihat perbandingan ONU C-Data dengan ONU brand lain ketika dimonitoring dengan CMS C-Data.

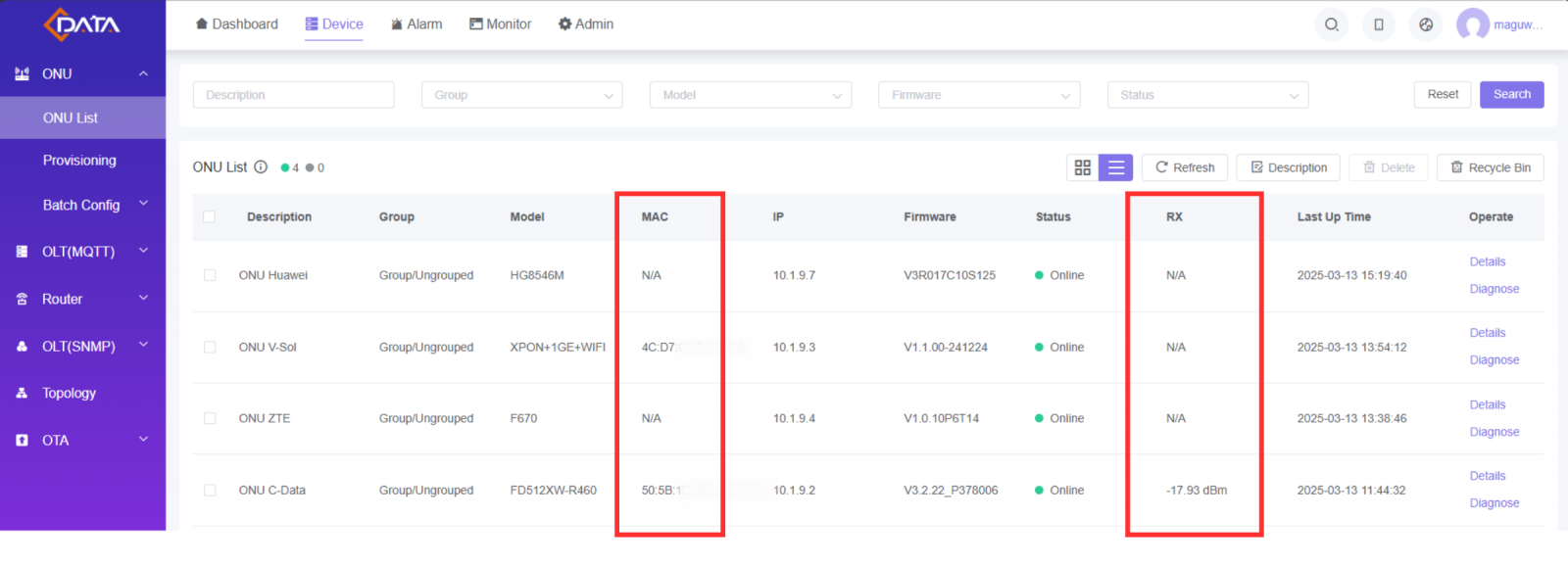

CMS C-Data ini akan berjalan efektif ketika menggunakan brand FTTH dari C-Data. Untuk brand lainnya monitoring dan manajemen yang dilakukan tidak akan berjalan secara efektif. Hal ini dibuktikan dengan gambar diatas, dimana informasi ONU dengan brand C-Data bisa terlihat secara lengkap, sedangkan pada brand lain ada beberapa informasi yang tidak tampak, seperti RX Power dan Mac Address perangkatnya.

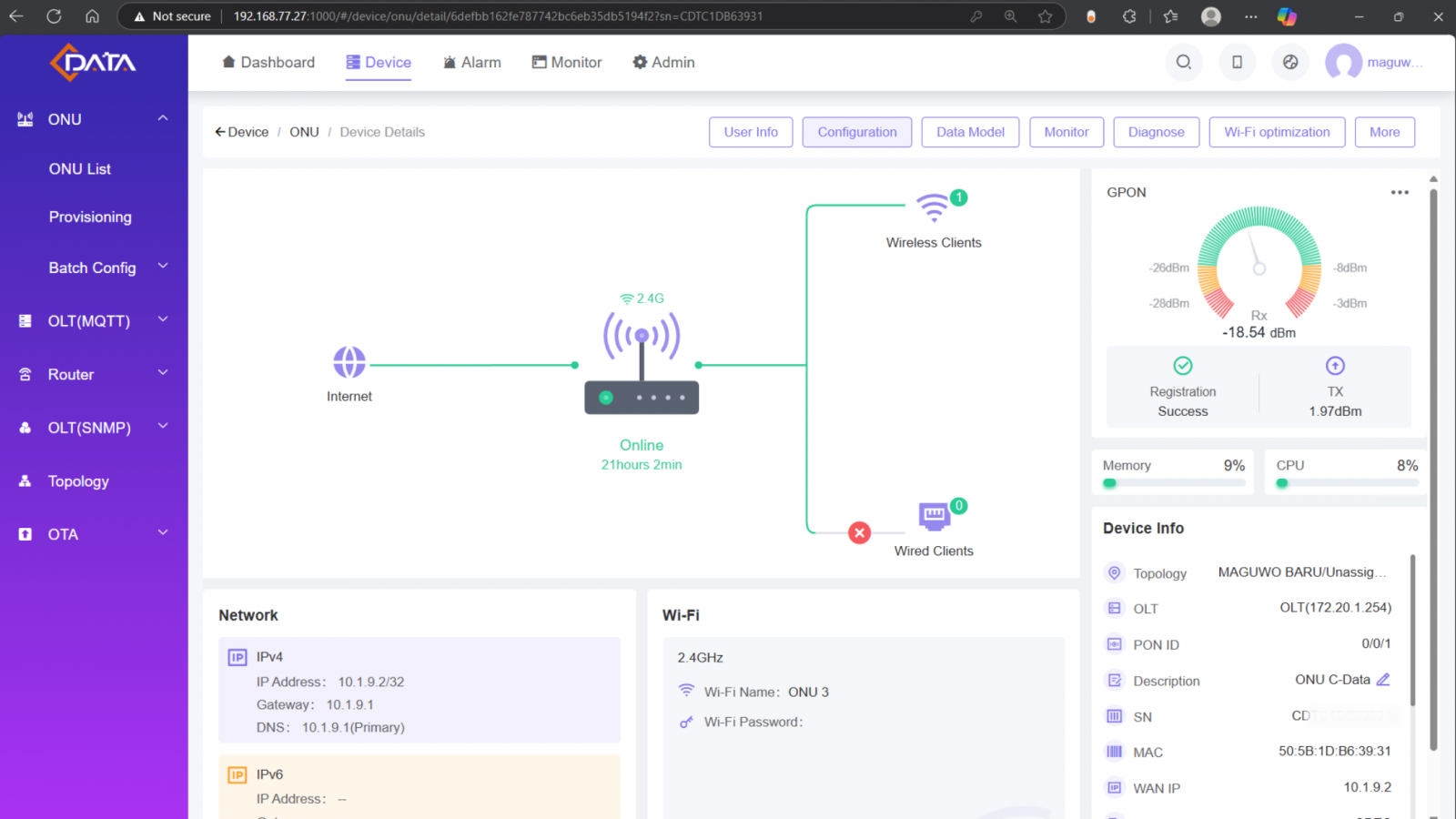

Ketika kita klik Details pada halaman tersebut, Informasi pada ONU dengan brand C-Data bisa terlihat dari CMS, kita juga bisa melakukan konfigurasi pada ONU C-Data langsung dari CMS.

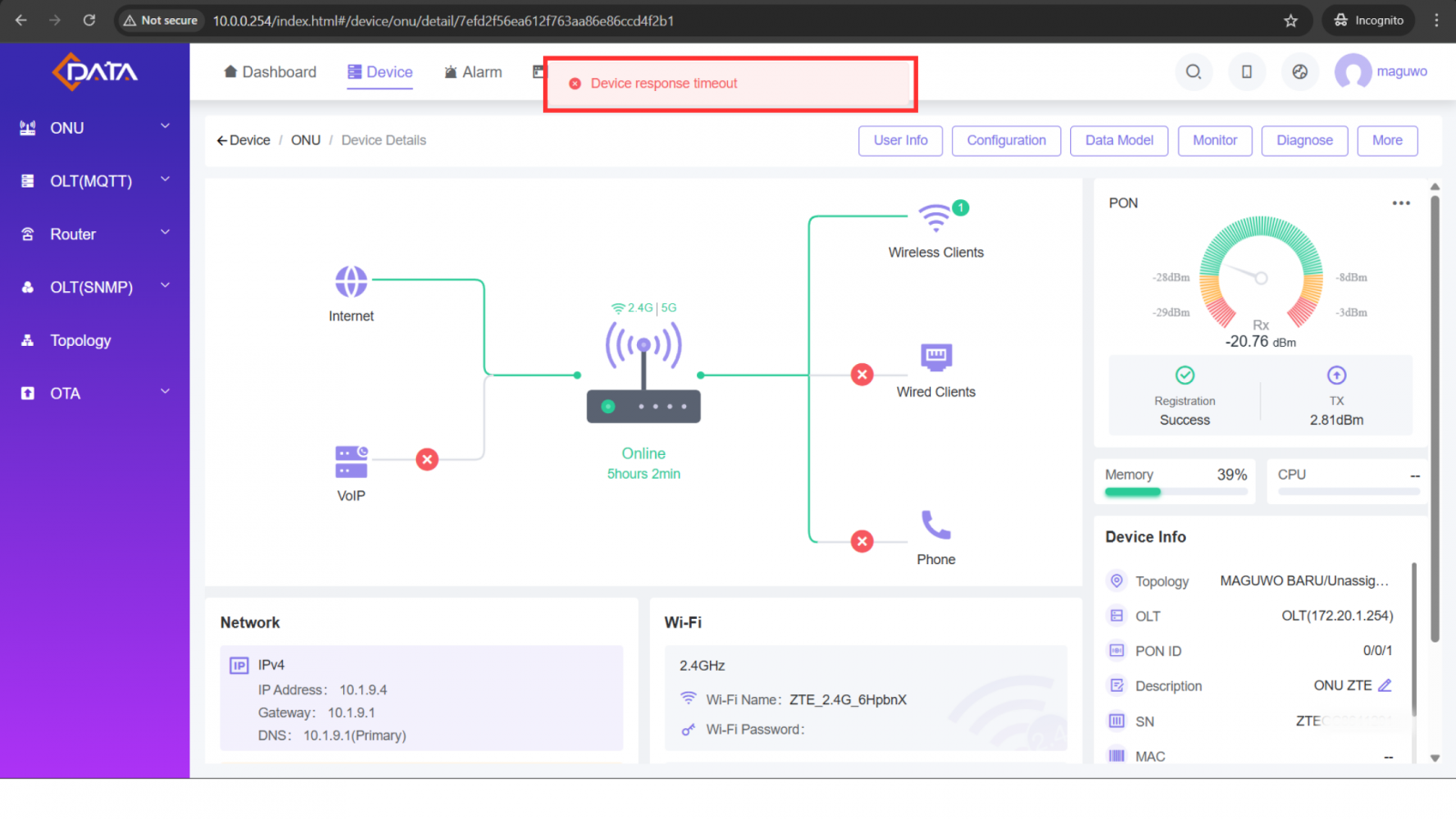

Ketika kita klik Sedangkan pada brand lain, sebagai contoh kita gunakan brand ZTE, Informasi pada ONU dengan brand ZTE bisa terlihat dari CMS, namun tidak lama kemudian device timeout, jadi informasi pada ONU ZTE tidak bisa terlihat, kita juga tidak bisa melakukan konfigurasi pada ONU ZTE langsung dari CMS.

Kesimpulan

CMS C-Data adalah solusi manajemen jaringan yang memungkinkan pengelolaan perangkat OLT dan ONU dengan lebih mudah dan efisien dalam jaringan FTTH. Dengan metode MQTT, OLT dapat terhubung ke CMS, sementara metode TR-069 digunakan untuk mengintegrasikan ONU.

Keunggulan utama CMS C-Data terlihat saat digunakan dengan perangkat dari brand yang sama, di mana semua data monitoring dan konfigurasi dapat diakses dengan lengkap. Sebaliknya, perangkat dari brand lain seperti Huawei, ZTE, dan V-Sol mengalami keterbatasan dalam tampilan informasi dan manajemen jarak jauh.

Pada artikel ini, kami menggunakan:

1. CMS Windows Versi: 3.5.13.89
2. OLT C-Data FD1604S-B1
3. ONU :
   • C-Data FD514GD-R460
   • Huawei HG8546M
   • V-Sol V2801RGW
   • ZTE F670
